Installations- og klimateknik
Installationsdelen indeholder de tre underemner, der er opstillet i skemaet herunder:
|
1: Afløbsinstallationen 2: Brugsvandsinstallationen 3: Solvarmeinstallationen |
 |
Afløbssystemet
Afløbsinstallationen udføres som et separatsystem, hvilket vil sige at spildevandet føres i et ledningsnet og regnvand i et andet.
Det afløbssystem der er dimensioneret i bygningen ses på AutoCAD tegningen, der kan downloades og ses, ved at klikke på den lille håndvask herunder.
Afløbsinstallationen til regnvand er ligeledes dimensioneret og kan ses ved at klikke på den lille regnsky nedenfor.
Brugsvandsinstallationen
Brugsvandssystemet er opbygget med to varmekilder til opvarmningen af det varme brugsvand. De to varmekilder er henholdsvis et solvarmesystem og som supplering til dette er der et fjernvarmesystem.
Materialerne i teknikrummet er henholdsvis sort jernrør til fjernvarmen, galvaniserede jernrør til brugsvandet og kobberrør til solvarmeanlægget.
For at se opbygningen af teknikrummet, skal der klikkes her.
Den resterende del af anlægget er opbygget med galvaniserede jernrør til stigledninger og med PEX-rør til fordelingsledningerne.
Brugsvandsdiagrammet kan ses ved at klikke på vandhanen nedenfor. Anlægget er på tegningen ikke målsat, men kun en skitse.
Solvarmeinstallationen

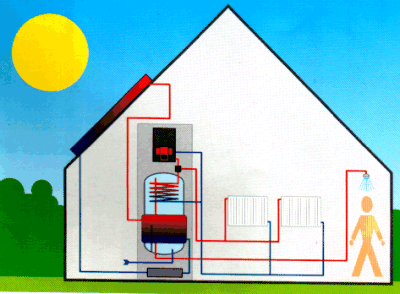

Solvarmeinstallationen er opvarmningskilde til brugsvandet, anlæggets opbygning kan ses ved at klikke her.
Solfangerne er placeret på bygning B, for at opnå bedre udbytte, end der kan opnås ved at lægge solfangerne på taget af bygning A. Der er anvendt 14 solfangere til anlægget, da dette antal giver bedst udbytte i forhold til prisen for anlægget.
Placeringen af fangerne kan ses ved at klikke på den lille sol.
Tegningerne der kan downloades ved at klikke på ikonerne på siden her, er alle i formatet .dwg (AutoCAD 2000). Hvis der opstår problemer med at se tegningerne, kontakt da webmaster med beskrivelse af problemet - så lægges andre formater af tegningerne ud også. Tegningerne der kan downloades er alle uændrede i forhold til den afleverede tegningsmappe der blev afleveret med projektet d. 29/5-2000.
